TUTORIAL CEPAT MODELLING 3D RUMAH 2 LANTAI DENGAN AUTOCAD ARCHITECTURE

Tips & trik modeling 3dimensi rumah tinggal 2 lantai dengan menggunakan Autocad Architecture 2015 | Postingan pertama buat tutorial nih, jadi harap maklum ya.
http://www.ventasalud.com
Gambar di atas bukan desain saya, Cuma sebagai rumah contoh dengan bentuk vernakular. Kita ambil sample di atas karena memiliki bentuk yang lumayan susah. Jangan khawatir buat pemula. Yang penting punya modal pengetahuan transformasi dasar dalam autocad seperti Move, Mirror, Copy, atau Rotate, Open dan Save file. Coba dulu.

Maaf kalau bentuk rumahnya jiplak
kan buat belajar pemodelan 3d, bukan buat belajar desain. OK
tapi isi tutorial dan denahnya tidak dong. Asli < ORIGINAL >

pertama install dulu Autocad Architecture di kompi anda.
Yang saya gunakan ini adalah Autocad Architecture 2010. Bisa juga dengan Acad Architecture 2009 maupun sampai dengan autocad architecture 2015. Autocad Architecture 2015 memiliki banyak perintah khusus untuk pemodelan arsitektur yang tidak dimiliki oleh autocad biasa. Tutorial ini tidak berlaku buat anda yang mencoba dengan autocad biasa walaupun yang anda miliki adalah AUTOCAD 2015.

Saya contohkan untuk membuat 3d rumah dengan denah, tampak, dan potongan seperti di bawah ini (seluruh gambar fisik: denah, tampak, potongan saya buat belakangan setelah  gambar 3 dimensinya selesai.
3dimensi rumah autocad
klik gambar untuk memperbesar
Untuk PDF tutorial part1 nya anda dapat download disini!
dan  PDF tutorial part2 nya anda dapat download disini!

Sengaja tutorial ini saya tidak posting lengkap dalam blog ini, mungkin lebih bagus pakai PDF kali ya daripada langsung saya jelaskan dalam blog ini.
tutorial part1 merupakan panduan membuat 3d model rumah khusus lantai 1, sedangkan tutorial part2 merupakan lanjutan dari part1 dengan panduan modeling 3d rumah lantai 2 sampai pada penyajian gambar fisik denah, tampak & potongan yang diperoleh dari model 3D


Tutorial ini menjelaskan bagaimana membuat model 3d rumah secara cepat dengan menggunakan tools AEC object (Architecture/Engineering/Construction) dalam autocad architecture 2015.
tutorial rumah autocad
garis as denah bangunan lantai satu
tutorial rumah autocad
Model 3D bangunan dengan menggunakan AEC Object
tutorial rumah autocad
copy AEC object dari Content Browser
tutorial rumah autocad
3d model lantai 1
tutorial rumah autocad
layout lantai 1 dan 2
tutorial rumah autocad
tool Roof untuk membuat atap perisai otomatis pada model 3d


tutorial rumah autocad

tutorial rumah autocad

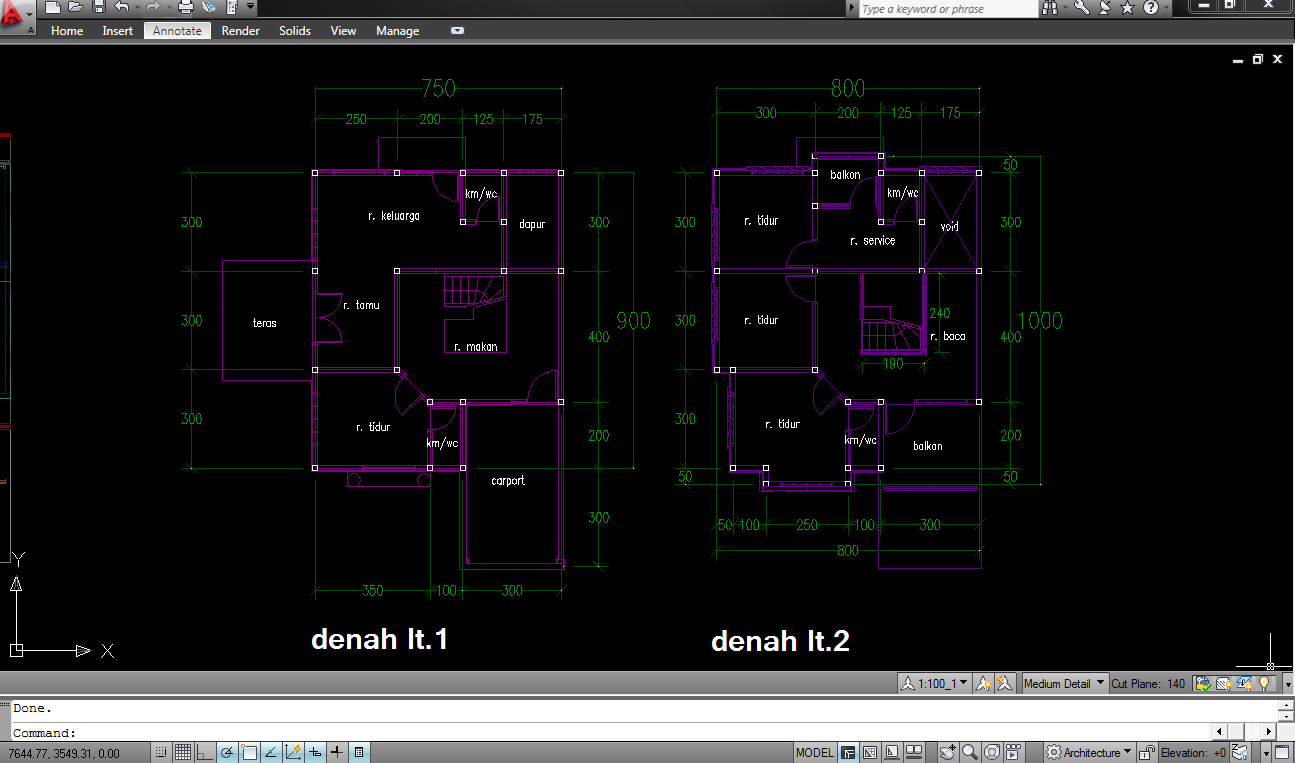

denah bangunan lantai 1 & 2
tutorial rumah autocad
perspektif model 3Dimensi
