tutorial buat atap instant dengan google sketchup

 tutorial atap sketchup
Setengah mati buat atap atau miskin ide buat atap rumah/bangunan atau mau cepat buat 3d atap rumah/bangunan? coba pakai bantuan plugin sketchup ini >>> instant roof


Install
  1. download file plugin instant roof untuk google sketchup  disini
  2. copy file tadi (InstantRoof.rbs) ke dalam folder plugins google sketchup anda,  "C:\Program Files\Google\Google SketchUp 8\Plugins"
  3. buka google sketchup anda, dan plugin siap digunakan
tutorial atap sketchup

Plugin ini sangat membantu dalam membuat atap instant dalam sketchup. defaultnya terdapat 9 style atap yang dapat anda gunakan. perhatikan gambar di bawah untuk melihat perbedaan masing-masing style pada plugin instant roof
tutorial instant roof sketchup
roof style chart

Cara pakai
  1. buat bentuk dasar berupa box ( ukuran 6000x4000x3000 mm )
  2. pilih sisi atas box kemudian pilih "plugins > instant roof > make roof
  3. pada pop-up roof style pilih Calif Ranch kemudian pilih OK
  4. tunggu beberapa saat, maka secara otomatis terbentuk atap perisai pada geometri dasar anda.
untuk membuat variasi bentuk atap, anda tinggal memilih sisi dan kombinasi rusuk sisi atas geometri, untuk lebih jelas perhatikan beberapa sample di bawah (klik gambar untuk memperbesar)
tutorial instant roof sketchup
tutorial instant roof sketchup
Editing dasar
Atap yang terbentuk otomatis akan menjadi beberapa group dan menyisakan garis hubung antara dinding dan group atap. Apabila anda terganggu dengan tampilan garis itu, anda dapat menghapusnya dengan memilih seluruh model 3d anda kemudian klik kanan dan pilih "explode", selanjutnya pilih garis hubung antara dinding dan atap lalu delete
* garis hubung ini tidak akan muncul pada hasil render vray sketchup, oleh karena itu anda dapat mengabaikannya
tutorial atap sketchup
Add roof details
tutorial instant roof sketchup
    instant roof sketchup
  1. Buat atap instant dengan bantuan plugin instant roof. Edit atap dengan dobel klik group atap selanjutnya pilih seluruh sisi atap
  2. pilih "plugins > instant roof > add roof details" instant roof sketchup

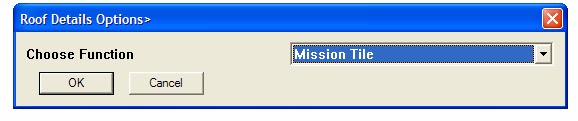

  3. pada menu "roof details options", pilih "mission tile" dan tekan OK dan tunggu beberapa saat
instant roof sketchup

 Sample
